  针对恒温恒湿实验室介绍,本网站已经有了非常多的文章了,但因为大家都找不到恰当的推荐入口导致对恒温恒湿实验室介绍的文章都比较混乱。按照我们正常的思维,既然是对恒温恒湿实验室介绍,那就要从最基础的的恒温恒湿实验室定义,功能,应用范围等基础知识去逐步引导阅读。在阅读了类似这样的一篇文章后,在有更多恒温恒湿实验室相关的技术性,疑问性的文章在最显眼的地方被推荐,并且最好是有相关的真实案例和解决方案。以这样一个由浅入深,由表及里,由理论到实践的介绍,才是最正确的恒温恒湿实验室介绍。下面我们就跟大家做恒温恒湿实验室介绍:

      恒温恒湿实验室定义
  恒温恒湿实验室用于产品开发、研究、试验(实验)、测试的重要场所。原理是:利用恒温恒湿空调技术对实验室升温、降温、加湿、除湿,进而精密控制实验室的温湿度稳定在某一个控制范围内,科瓦特公司设计、承建的恒温恒湿实验室最高精度已经达到:恒温±0.1℃,恒湿±1%RH,目前已处于行业领先地位。
恒温恒湿实验室
   恒温恒湿实验室的应用范围

  恒温恒湿实验室是生产企业的产品质量检验与控制和流通领域里的商品质量检验把关的基础设施。恒温恒湿实验室广泛应用于棉纺、毛纺、化纤、纸张、包装、烟草生产企业以及质检、纤检等部门,按照ISO和GB有关标准规定,纺织品、纺织原料、纸张、纸品和纸箱等商品的质物理项目的检验必需在标准大气条件下进行。纺织品和纺织原料检验的标准大气按ISO139和GB6529标准规定,温度20±2℃,相对湿度65%±2%;纸张、纸品和纸箱类商品检验的标准大气按照ISO187和GB10739标准规定,温度23±1℃,相对湿度50%±2%。除了常规温湿度的恒温恒湿实验室,还有其它特殊的5-18℃低温、30-80℃高温、相对湿度要求小于40%RH低湿、相对湿度高于80%RH的高湿等特殊要求的恒温恒湿实验室。随着恒温恒湿实验室的应用越来越广泛,目前在应用于各类生产企业质量检测、生物培育、食用菌培育、检测计量机构、三坐标测量、生化实验等领域。

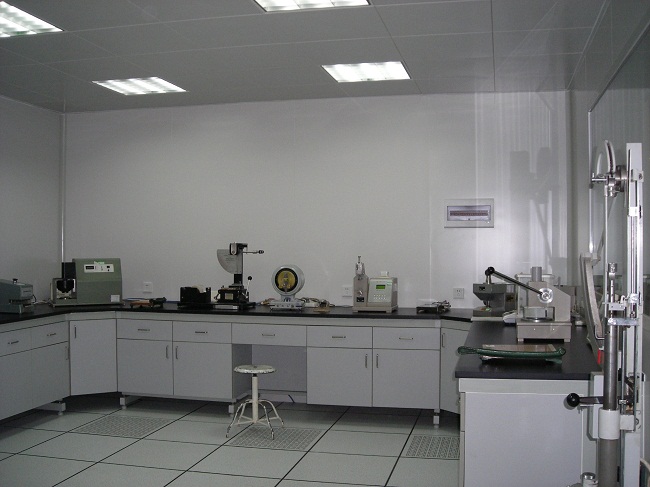

恒温科研实验室检测中心恒温实验室包装恒温恒湿检测室
      科研恒温恒湿实验室                            质检中心实验室                                                包装类检测室
三坐标实验室皮革恒温实验室恒温恒湿实验室
  三坐标恒温恒湿实验室                           皮革恒温恒湿实验室                                     纺织品恒温恒湿实验室



 高精度恒温恒湿实验室

  温度精度级别

  ≥±1℃主要用于一般试验、检测、检验用途的实验室

  ≤±1℃主要用于一般研发、培育观察的实验室

  ≤±0.5℃主要用于生物安全类科研、研发、检测的实验室

  ≤±0.2℃主要用于生物安全类科研、研发、检测的实验室

  湿度精度级别

  ≤±5%主要用于一般试验、检测、检验用途的实验室

  ≤±3%主要用于一般研发、培育观察的实验室

  ≤±1%主要用于生物安全类科研、研发、检测的实验室

  注:误差精度越高,则建造工艺越复杂,造价也越高。


  恒温恒湿实验室常规标准(科瓦特公司设计标准,供参考)
类型
温湿度  应用行业
常规恒温恒湿实验室 18-30℃,45%-70%RH  纺织、造纸、精密制造等
低温恒温恒湿实验室 12-18℃,45%-70%RH 胶片保存、药物研究等
超低温恒温恒湿实验室  5-12℃,45%-70%RH 生物培养、储物库等
高温高湿老化房 30-80℃,40%-95% 电子产品的高温或高温高湿老化试验

恒温恒湿实验室部分检测标准(点击可了解恒温恒湿国家标准大全
项目 相对湿度 循环次数 空气流速 新风补充 噪音 国家标准 国际标准
造纸 50±2%  15~30次/h  ≤0.3m/s   ≥0.5m2/人.分   ≤55dB  GB10739
  ISO187
 纺织 65±2%  15~30次/h  ≤0.25m/s ≥0.5m2/人.分   ≤55dB GB6529  ISO139
塑料 50±3%  15~30次/h ≤0.3m/s   ≥0.5m2/人.分  ≤55dB  GB/T2918 ISO291
涂料 50±5% 15~30次/h ≤0.3m/s ≥0.5m2/人.分  ≤55dB  GB9278
  ISO3270

实验室恒温恒湿控制系统

  1、 恒温恒湿空调系统工作原理
  1.1. 温度控制 利用空气调节技术、热能传导技术、空调制冷制热技术对室内温度进行加温或降温。
  1.2. 湿度控制 利用空气调节技术、转轮除湿技术、空气补湿技术对室内湿度进行加湿或除湿。

车间恒温恒湿控制系统架构图
  精密恒温恒湿空调技术参数:
  控制精度达:温度精度±1.0℃,湿度精度达±2.0%以内的恒温恒湿空调,称为高精密恒温恒湿空调。因这类空调大多用于造纸、纺织、制药、烟草、电子、计量等对温湿度特别敏感的领域的实验室,所以又称实验室专用空调。通常这一类实验室的工艺越复杂,造价费用越高。
  科瓦特精密恒温恒湿空调
  采用第三代德国军工技术一体化高精密恒温恒湿空调技术,可实现恒温±0.1℃,恒湿±1%RH,目前处于行业领先地位
恒温恒湿空调机组高精密恒温恒湿机组
                                恒温恒湿精密空调机组

科瓦特精密恒温恒湿空调具有以下特点
  A、高精度:实验室环境的精准性是影响检测结果最大因素,因此对设备的精确控制是我们选择恒温恒湿空调系统的首要因素,科瓦特采用第三代德国最新军工高精密恒温恒湿空调技术,可精确的控制好湿度,同时平衡好温度。
  B、稳定性:恒温恒湿机组的稳定性是影响恒温恒湿实验室运行的重要因素,实验室空调需要长时间不间断运行,这对精密空调各个部位要求都比较严格,科瓦特高精密恒温恒湿空调可全年24小时不间断运行,每个部件都是德国军工品质,精工细琢,为生产企业产品检测与商品质量把关提供稳定的恒温恒湿实验室设备。
  C、环保节能:实验室节能是目前发展的重中之重,是实验室长期运行的有利保证。科瓦特采用最新温湿度补偿系统技术,使恒温恒湿精密空调不仅在温湿度控制精度和稳定性有保证,同时可降低65%以上的能耗,与传统恒温制冷除湿的大功率设备相具有明显优势,大大降低的整个系统的运行成本。
  D、傻瓜式操作:越智能的系统,操作应该越简单,实验室工作人员并非暖通专业技术人员,因此科瓦特恒温恒湿机组操作界面简单人性化,操作傻瓜式,设置好温湿度范围即可自动运行,有异常情况才会发短信提醒,无须专人维护。

  恒温恒湿控制系统
  恒温恒湿控制系统是恒温恒湿室工程系统中的关键部份,控制仪表的品质精度是直接关系到整个恒温恒湿室项目的品质精度。
  控制系统包括高精度,高灵敏的温湿度控制系统和温湿度传感系统。
  (1)温湿度控制系统:恒温恒湿控制一般采用DDC或PLC智能化控制,控制器一般采用西门子或三菱等品牌,根据室内传感器反馈的信号做出相应的动作,智能化高,操作方便,反应迅速和准确。
  (2)温湿度传感器:根据所需温湿度范围和精度要求选择合适的传感器。常用的温湿度传感器一般温度范围是-40-120℃,而湿度范围为0~100%RH,输出信号具有多样性,一般有4-20ma,0-5V,0-10V等常见模拟信号,有的还带有485数字信号输出。控制系统的稳定性、动作的正确与快速性是维持恒温恒湿系统长期正常运行关键。
恒温恒湿控制系统原理图恒温恒湿控制系统

  完整的实验室应该包括建筑布局和装修系统,空调系统,通风系统,给排水系统,控制系统,室内照明配电系统,实验室家具与配套用户培训,维护等一体化组成

  1.3.恒温恒湿实验室整体系统组成
  1.3.1.应用保温保湿效果良好的建设材料,构建成一个有利于恒温恒湿系统稳定的空间(库体)

  1.3.2.应用温湿度焓差关系及温湿度补偿方法将室内温度、湿度除减量及补偿关系进行温度、湿度配比计算。
  1.3.3.就用工程手法将室内空气流量、空气气流关系、补充量、正压、负压等方法将室内温湿度进行一次中度精准调节。
  1.3.4.利用高精度传感器、高精度温湿度补偿系统、运行软件等方法进行精度精准调节。
  2、恒温恒湿实验室工程的组成
  2.1.保温保湿的围房构建(实验室保湿库房),也称实验室装修系统。
  2.2.恒温恒湿系统设备(机组、管道)
  2.3.送回风管道系统
  2.4.恒温恒湿控制系统
  2.5辅助电力控制及照明系统工程
  2.6.智能远程控制系统
  3、标准恒温恒湿实验室的基本配房:
  应包括缓冲房,实验房和空调房。
  4、恒温恒湿实验室装修系统:
  恒温恒湿实验室对装修材料有严格的要求,整体库房材料要求保温,以保证外界空气对实验室环境的影响恒温恒湿实验室内围护材料要求有严格的保温隔湿性能,并注意防火。
  (1)保温围板:一般采用泡沫彩钢板(化学名称为聚苯乙烯彩钢板)、岩棉彩钢板、聚氨酯彩钢板,玻镁彩钢板等。一般采用50mm、75mm或100mm等厚度,精度越高,百度则越要求越高。
  (2)为保证气密性,顶板,墙的四角应用圆弧密封,门的四角,踢角线等都采用铝合金密封。
  (3)门和窗采用科瓦特专用密闭门和密闭窗,密闭窗要求采用双层隔热固定玻璃窗。为透视窗,用于观察,以减少人员走动影响室内境。
  (4)地面处理:必须做防水处理,并且地面保温性能须满足要求;表层一般采用环氧树脂自流平地坪漆或采用PVC地板材料。
  (5)照明:满足不同室内要求照度合理布置照明灯具,一切以环保节能为主,
  一般采用LED节能灯。(推荐阅读恒温恒湿室装修功略)
  5、恒温恒湿实验室通风:
  室内通风需要根据恒温恒湿的精度来设计通风换气循环模式。普通的一般采用下送侧回。恒温恒湿管路部分包括风管与水管和铜管,把体内多余的能量转移到室外,风管利用恒温恒湿设备产生的冷热量,再送入室内,所以保温性能要求高。不同精度要求的恒温恒湿工程,其气流组织设计也不尽相同,在普通精度要求的系统中,一般采用上送下侧回;在高精度的恒温恒湿工程中(如温度精度要±0.2,0.1℃),必须采用孔板送风,下部均匀回风,才能满足所需温湿度精度控制。不同温湿度精度要求,设计送风温差就不同,±2℃的恒温恒湿工程,换气次数约10~15次/h,±1℃的恒温恒湿工程,换气次数约15~20次/h;±0.5℃的恒温恒湿工程,换气次数约>20次/h;±0.2℃的恒温恒湿工程,换气次数约>30次/h(实际咨询科瓦特工程师需经过详细计算)。
  6、恒温恒湿实验室新风系统
  新风系统的第一作用是为工作人员提供生理新鲜空气,其对实验室温湿度的稳妥定性也功不可没,也是必不可少的设备:为了让实验室不受外界的干扰,必须向实验室提供新风,以保持实验室气压为正,这样外界的空气进入不了实验室,确保实验室长年温湿度稳妥定。
  案例:
  建设单位:某企业纺织品检测实验室
  工程内容:恒温恒湿实验室工程及实验室其它配套设备,整体建设。
  工程状况:实验室总面积约为50m2,层高2.6米,温度20±1℃:湿度65±2%RH。

实验室平面布局

                      恒温恒湿室设计图
